IRF TEKNOLOJİSİ

Herkese Merhaba...


Bu paylaşımımda sizlerle, H3C network cihazları üzerinde uygulamış olduğum IRF Teknolojisi hakkında konuşacağım.


IRF (Intelligent Resilient Framework), switch platformlarında kullanılan bir sanallaştırma teknolojisidir. Amaç 2 veya daha fazla cihazı birleştirip tek bir cihaz gibi kullanma, yönetme ve çalıştırmayı hedeflemektedir.  Bu durum Cisco ve diğer üreticilerde stack teknolojisi olarak da karşımıza çıkmaktadır.


Bu teknolojinin faydalarından bahsedecek olursak;

  •  Spanning-Tree bağımlılığını ortadan kaldırarak loop’tan bağımsız bir yol sunar ve hiç bir link blocked moda geçmez (IRF + LACP teknolojisi ile)
  •  2’den fazla cihazı tek bir IP adresi ile  tek cihaz olarak yönetmeye olanak sağlar.
  •  Pasif cihazlar ve linkler yerine tüm cihazların aktif olarak çalıştığı bir network sunar.
  •  STP bağımlılığı ortadan kalktığından düşük hızlı network convergence sürelerinden kurtarır.

Bu uygulamayı cihazlar üzerine yerleştirilecek olan stack modüle ve stack kablolar aracılığı ile gerçekleştirebiliriz. Ancak bu modüller elimizde bulunmayabilir. O zaman diğer seçeneklerimiz mevcuttur. Fiber kablolar ile fiber portlar üzerinden bu işlemi gerçekleştirebiliriz. Ya da bakır kablo kullanarak cihazın bakır portları üzerinden de yine bu işlem sorunsuz bir şekilde gerçekleştirilir.


Hardware Compatibility: Switch, yalnızca aynı modeldeki cihazlarla bir IRF yapısı oluşturabilir.



H3C IRF Documentation

Daha geniş kapsamlı bilgilere aşağıdaki link üzerinden ulaşabilirsiniz.

Link için tıklayınız..

ırf Avantajları

Simplified Topology and Easy Management

Simplified Topology and Easy Management

Simplified Topology and Easy Management

IRF yapısı tek bir node olarak görünür ve ağdaki tek bir IP adresinden erişilebilir. IRF yapısının tüm üyelerini yönetmek amacıyla herhangi bir üye cihazda oturum açmak için bu tek IP adresini kullanabilirsiniz. Ek olarak, IRF üyeleri arasında STP çalıştırmanıza gerek yoktur.

1:N redundancy

Simplified Topology and Easy Management

Simplified Topology and Easy Management

IRF uygulanan cihazlardan bir tanesi master olarak seçilir. Kalan diğer cihazların öncelikleri düşük tutulur. Master olan cihaz arızalandığında, diğer cihazlardan en yüksek önceliğe sahip olanı master olarak seçilir ve sistem çalışmaya devam eder.

IRF link aggregation

Network scalability and resiliency

Network scalability and resiliency

Cihazlar arasında birden fazla fiziksel link kullanılarak hem link yedekliliği sağlanmış olur, hem de yük dengelemesi işlemi gerçekleştirilebilir.

Network scalability and resiliency

Network scalability and resiliency

Network scalability and resiliency

Ağ topolojisini değiştirmeden üye cihazları ekleyerek bir IRF yapısının bağlantı noktalarını, ağ bant genişliğini ve işleme kapasitesini artırabilirsiniz.

UYGULAMA ÜZERİNDEN IRF İNCELEMESİ

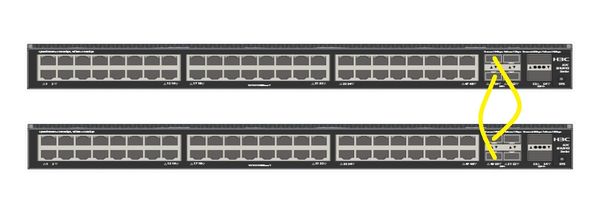

Şimdi 2 switch arasında IRF konfigürasyonunun nasıl yapıldığına bakalım. Switchleri yandaki gibi çapraz şekilde bağlayacağız. Ben bu uygulamamda işlemleri 10G'lik fiber portlar üzerinden gerçekleştirdim.

Öncelikle kullanacağımız switchleri factory-reset etmemiz gerekiyor. Bu sayede sıkıntısız bir yapı kurabilmek için ilk adımı atmış olacağız.


Switchimize konsol kablosu ile bağlandığımızda EXEC modda “reset saved-configuration” ve “reboot” diyoruz ve süreci takip ediyoruz.

 IRF yapılacak cihazları hiçbir şekilde birbirine bağlamadan öncelikle konfigürasyonlarının tamamlanması gerekiyor. Bu IRF yapılandırması sırasında karşılaşılabilecek problemleri en aza indirgeyecektir.


İlk ve bundan sonraki switchte şu ayarları yapacağız:

  • Cihaza düzgün hostname atamak (Örneğin: ysakturk_sw1)
  • IRF aktifleştirme komutlarını girmek (irf member 1 renumber 1)


Switch factory-default olarak IRF member 1 olduğundan üstteki komutu girmemize gerek yok, fakat 1 hariç hepsinde bunu yapılandırıp; kaydedip reboot etmemiz gerekiyor.

 Aynı işlemi switch 2 için de gerçekleştiriyoruz. Burada dikkat etmemiz gereken husus mutlaka "irf member 1 renumber" komutunu girmeliyiz.

İkinci switch içerisinde gerekli işlemleri gerçekleştirdikten sonra "display interface brief" komutu ile port bilgilerinin 2/xx/xx şeklinde değiştiğini görmüş oluruz. Normal şartlarda 1/xx/xx şeklindedir.

Artık diğer komutlara geçebiliriz. Switch1 ile başlıyoruz. Burada ilk olarak master olacak cihaza öncelik tanımlamamız gerekiyor. Verebileceğimiz en yüksek değer 32 dir. Sonrasında IRF uygulayacağımız portları mutlaka shut konumuna getirmeliyiz. Aksi taktirde işlemi gerçekleştiremeyiz.


Daha sonra, IRF için sanal port gruplarımızı oluştururuz.

İlgili fiziksel portları, oluşturduğumuz sanal grubun içine atadıktan sonra işlemimiz tabiki bitmiyor.


Shut konumuna almış olduğumuz portları tekrar aktif etmeliyiz. Son olarak, irf komutlarının devreye girebilmesi için işlemi aktif etmemiz gerekmektedir.


Aynı işlemleri switch 2 için de uygularız.

Tüm komutları girdikten sonra iki cihazda otomatik olarak kendini reboot eder. Cihazlar açıldıktan sonra "display interface brief" komutu ile portlara baktığımızda her iki switch içerisinde de bu çıktıyı görürüz.


Bu demek oluyorki iki switch de şuan tek bir cihazmış gibi çalışıyor. Switch 1 içerisinde herhangi bir komut girdiğimiz zaman, aynı komutu switch 2 içerisinde de görebiliriz.

Yaptığımız çalışmayı doğrulamak için çeşitli komutlar ile doğrulama işlemlerini gerçekleştirebiliriz.


"display device" komutu ile birlikte kaç tane switch olduğunu ve statülerini (master/standby) görüntüleyebiliriz.


"display irf link" komutu ile birlikte irf port durumlarını ve link statülerini görüntüleyebiliriz.



H3C Simulatör ile IRF Uygulaması

Youtube üzerinden izleyerek destek olabilirsiniz: https://youtu.be/UpHtbExgGRI
